復合材料熱壓罐系統的組成
作者:硫化罐熱壓罐 發布時間:2025-06-12 10:57 瀏覽次數 :

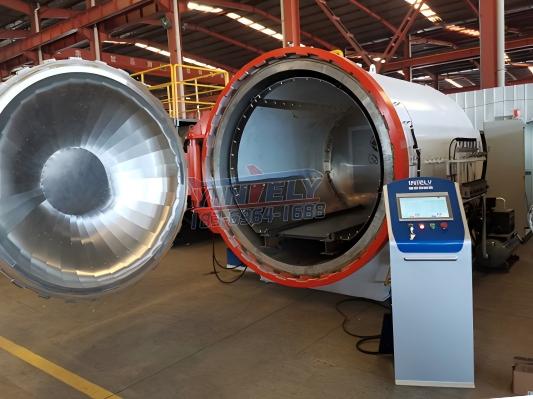

復合材料熱壓罐系統的組成
1. 罐體
罐體由內外筒組成,加熱,、冷卻裝置在內外筒之間,,要求罐內有效尺寸至少滿足最大制件需要,最高使用溫度下罐外表溫度不大于60℃,。
2. 罐內溫度
罐內各點溫差要求≤5℃,升溫速率1-8℃/min可調,。罐內溫度制度可按樹脂體系的固化溫度和制件大小確定,,一般為兩階段加溫、恒溫工藝,。
3. 熱壓罐的冷卻
降溫過程對復合材料制造質量也有重要影響,,循環水冷卻,降溫速率0.5-6℃/min可調,。
4. 罐內壓力
壓力可達1.5-2.5MPa,誤差不大于0.05MPa,,設有安全防爆裝置,。
5. 真空系統
為使罐內壓力作用到制品上,使制品與模具貼緊,,必須在它們之間形成一定真空度,。要求有多個真空管接頭以滿足成型工藝要求。
6. 控制系統
配有溫度,、壓力,、真空度的指示和記錄儀表。設置真空滲漏檢查裝置,,多點溫度測量(復合材料的傳熱,、反應放熱特點),超溫,、超壓報警裝置,,安全自鎖裝置。
