熱壓罐成型工藝是將復合材料毛坯,、蜂窩夾芯結構或膠接結構用真空袋密封在模具上,,與熱壓罐中,,在真空(或非真空)狀態下,經過升溫,,加壓,,保溫(中溫或高溫),降溫和泄壓過程,,使其成為所需要的形狀和質量的成形工藝方法,。
熱壓罐成形工藝是目前廣泛應用的先進復合材料結構,、蜂窩夾芯結構及金屬或復合材料膠接結構的主要成形方式之一,,制造的構件可應用于航空航天領域的主承力和次承力結構,熱壓罐成形工藝主要適用于大部分熱固性復合材料,、蜂窩夾芯結構以及膠接結構的成形,。
熱壓罐系統要為復合材料的聚合反應創造一個理想的溫度和壓力環境,,它是由熱壓罐主體和一系列的子系統組成的,主要包含以下幾個部分:
1,、熱壓罐主體,;2、加壓系統,;3,、真空系統;4,、加熱系統,;5、冷卻系統,;6,、進料系統;7,、控制系統,;8、鼓風系統,;9,、儀表閥門。

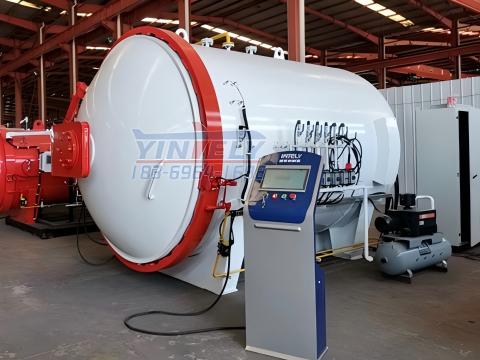

作為復合材料制件主要生產設備的熱壓罐,,是一個具有整體加熱系統的大型壓力容器,。其常見的結構是一端封閉,另一端開門的圓柱體,,為復合材料制件你的壓實和固化提供必要的熱量和壓力,,常用的航空熱固性材料(例如高溫固化環氧樹脂)的固化溫度為175℃,固化壓力為600kPa,,因此必須保證熱壓罐在高溫下足夠堅固,。這使得熱壓罐的制造相當昂貴,。
熱壓罐按固化溫度和壓力可以分為普通型和高溫、高壓型,。高溫,、高壓型熱壓罐比普通型熱壓罐的制造成本高很多,主要用于制造聚酰亞胺樹脂以及熱塑性復合材料結構,。熱壓罐由罐體系統,、真空系統、鼓風系統,、加熱系統,、加壓系統、冷卻系統,、控制系統及其它等組成,。
按固化產品的尺寸、溫度,、壓力設計,,強度滿足高溫高壓要求,罐體外壁溫度≤60℃,。
熱壓罐子系統
加熱系統:罐內氣體溫度≤5℃,,升溫速度1~8℃,要求可調,。
冷卻系統:循環水冷卻,,降溫速度0.5~6℃/min,可調,。
加壓系統:充氣加壓,截止為空氣或惰性氣體,,最大壓力工藝確定,,壓力可調;有安全防爆,、放氣設置,。
鼓風系統:罐內風速1~3m/s,噪聲≤60dB,。
真空系統:罐內真空管路及接頭滿足抽真空工藝要求,,通常有多路連接,真空度可調,。
控制系統:計算機顯控的自動控制,,可人工控制;溫度,、壓力,、真空有指示儀表和記錄儀,,工件溫度和罐內氣體溫度可獨立控制,溫度,、壓力設安全控制,,開門關門設安全檢查與自鎖機構。
進料系統儀:小車,、連接橋,、地面軌道……和儀表閥門。
